結構特點：
先進的盤配流結構設計,低速性能好。
容積效率高,并具有磨損自動補償功能。
聯動軸特殊設計，馬達使用壽命長。
雙列圓錐滾針軸承能夠承受大的徑向力,應
用于重載荷驅動的場合
主要技術參數
排量（ml/r） | 80 | 100 | 125 | 160 | 200 | 250 | 280 | 305 | 400 | 500 | |
流量 （LPM） | 連續 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
間斷 | 85 | 95 | 95 | 115 | 115 | 115 | 115 | 115 | 130 | 130 | |
轉速 （RPM） | 連續 | 850 | 675 | 552 | 430 | 345 | 276 | 246 | 226 | 183 | 144 |
間斷 | 956 | 855 | 700 | 660 | 529 | 423 | 378 | 347 | 308 | 246 | |
壓力 （MPA） | 連續 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 15 | 15 | 12 |
間斷 | 28 | 28 | 28 | 25 | 25 | 25 | 25 | 21 | 17 | 15 | |
扭矩 （N*M） | 連續 | 178 | 223 | 278 | 356 | 445 | 557 | 592 | 580 | 715 | 720 |
間斷 | 286 | 356 | 445 | 509 | 636 | 755 | 779 | 763 | 840 | 860 | |
輸出功率 （KW） | 連續 | 16 | 18.8 | 19.5 | 15.6 | 15.6 | 14 | 14 | 14 | 11 | 9 |
間斷 | 20 | 23.5 | 23 | 21 | 18 | 17 | 17 | 17 | 13 | 11 |
說明:
1.最大連續值:馬達可以連續工作的最大值.
2.間斷值:允許馬達一分鐘內持續6秒的最大值.
3.避免在同時最大速和最高壓力的工況下使用.
4.馬達的最佳工況范圍：1/3～2/3連續工作工況.

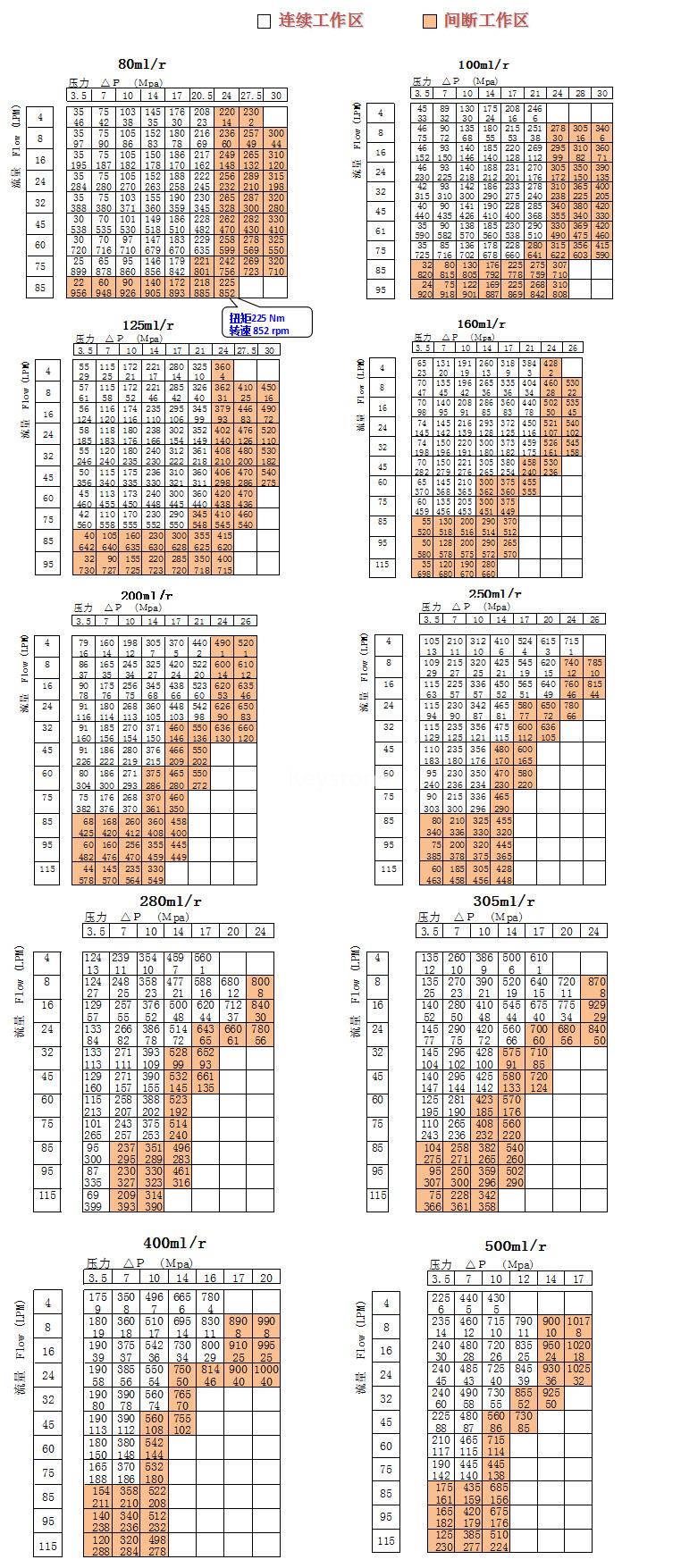

KM5 馬達工作參數表
表中數據在使用68#抗磨液壓油,50℃ 油溫條件下測試的,不同馬達結果略有差別

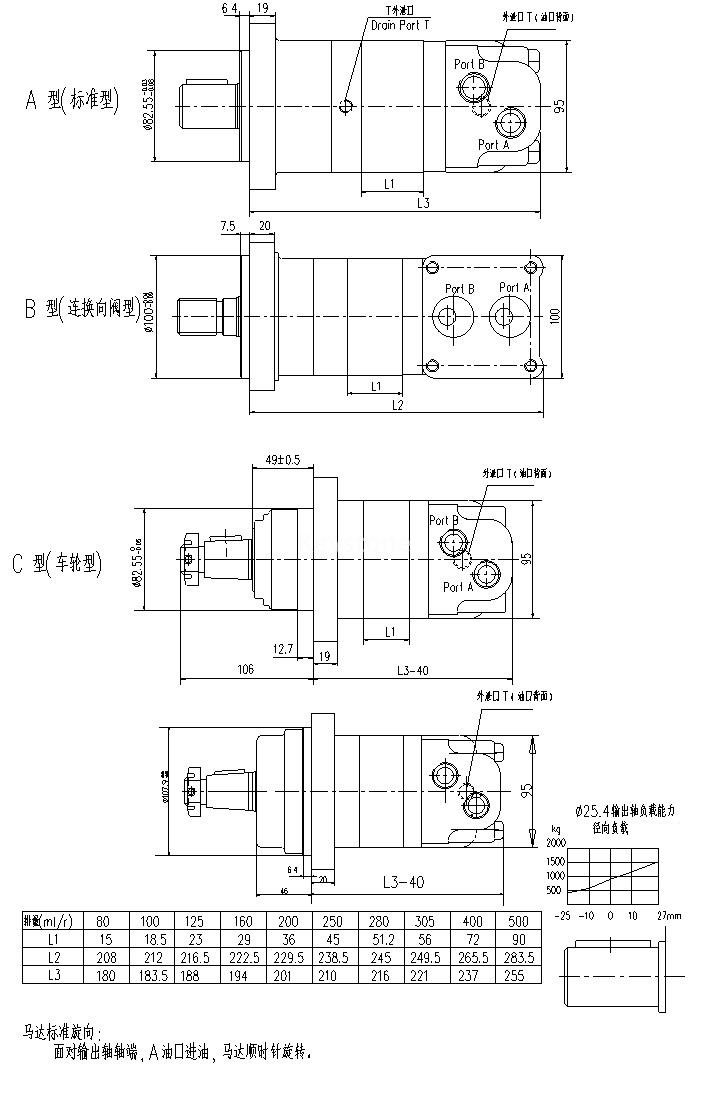

KM5 系列馬達外形圖

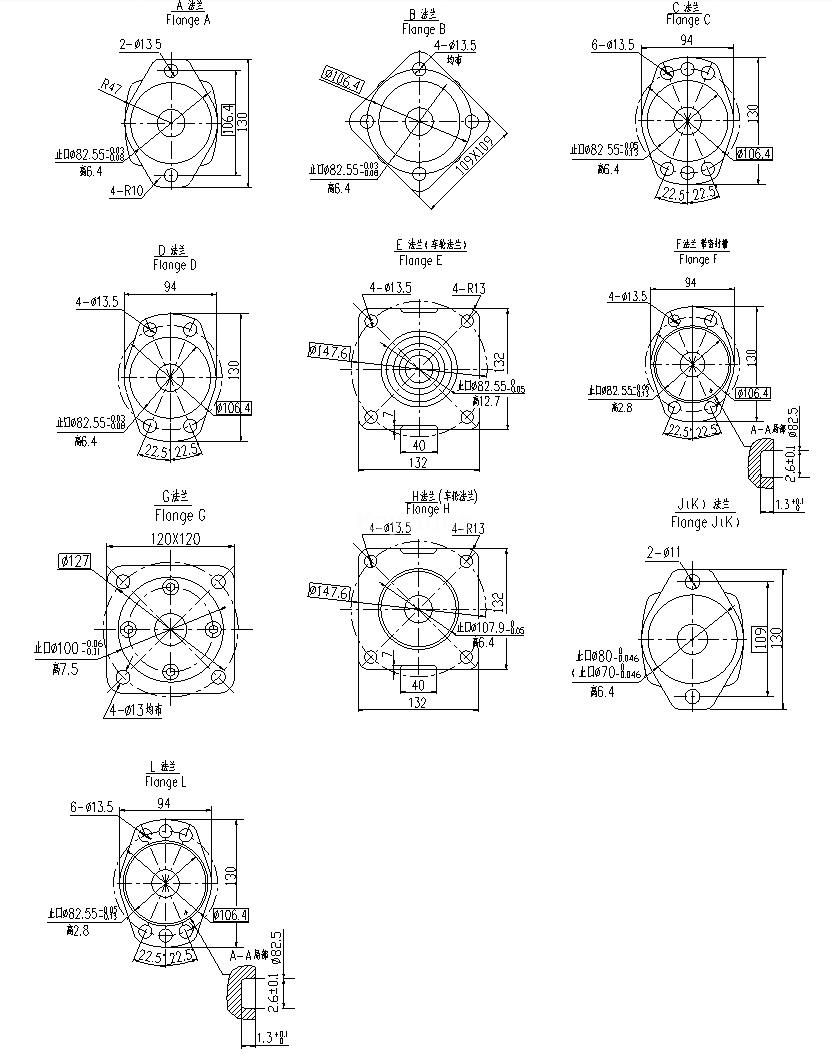

KM5 連接尺寸 ----安裝法蘭

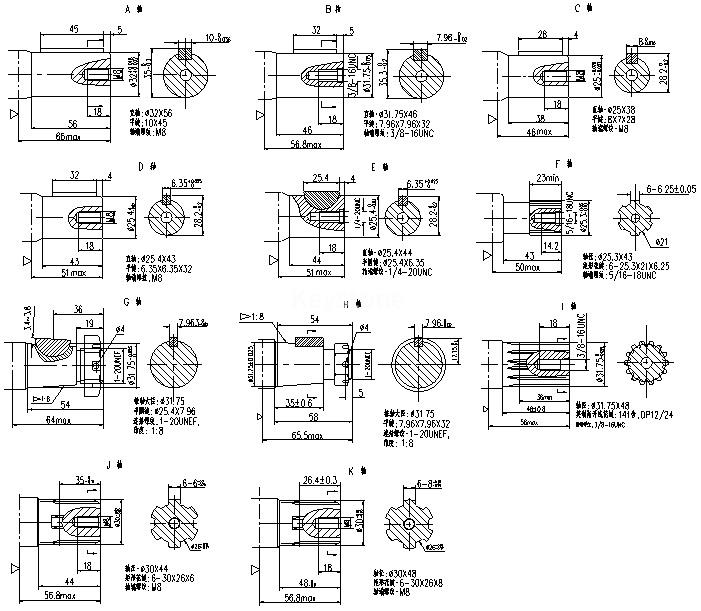

KM5 連接尺寸 ----輸出軸

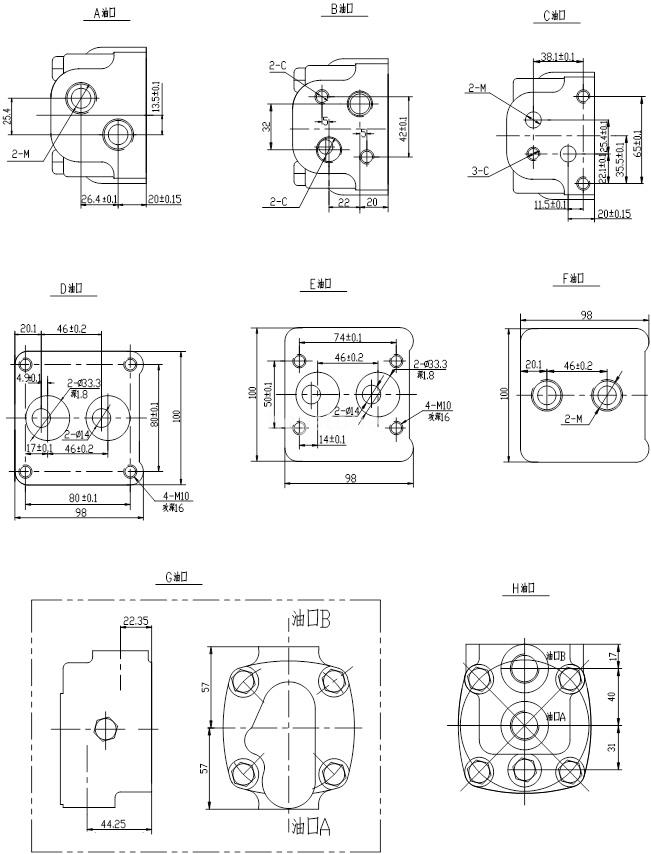

KM5 連接尺寸 ----油口

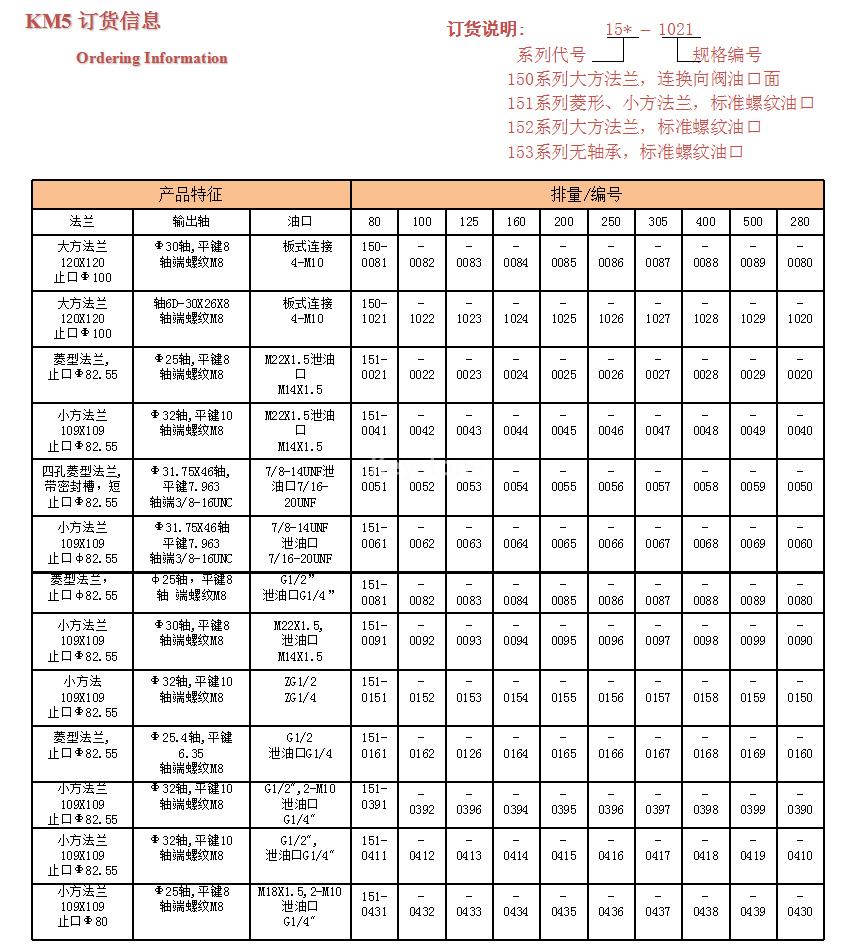

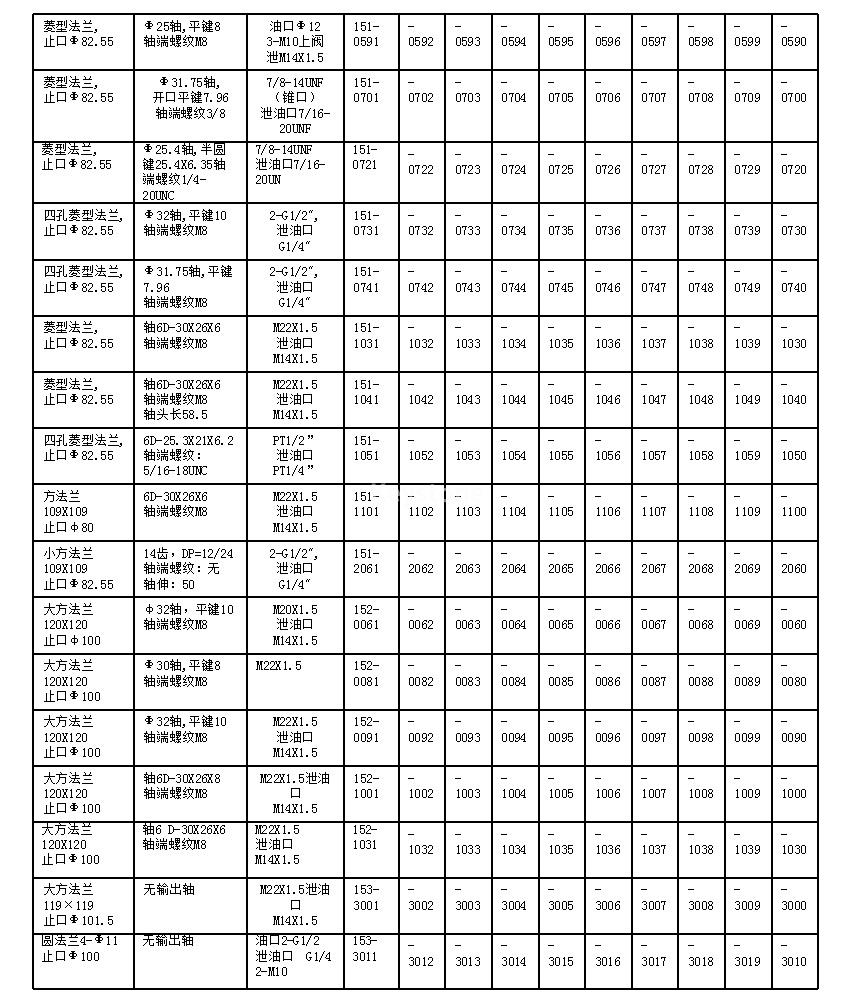

KM5 訂貨信息
